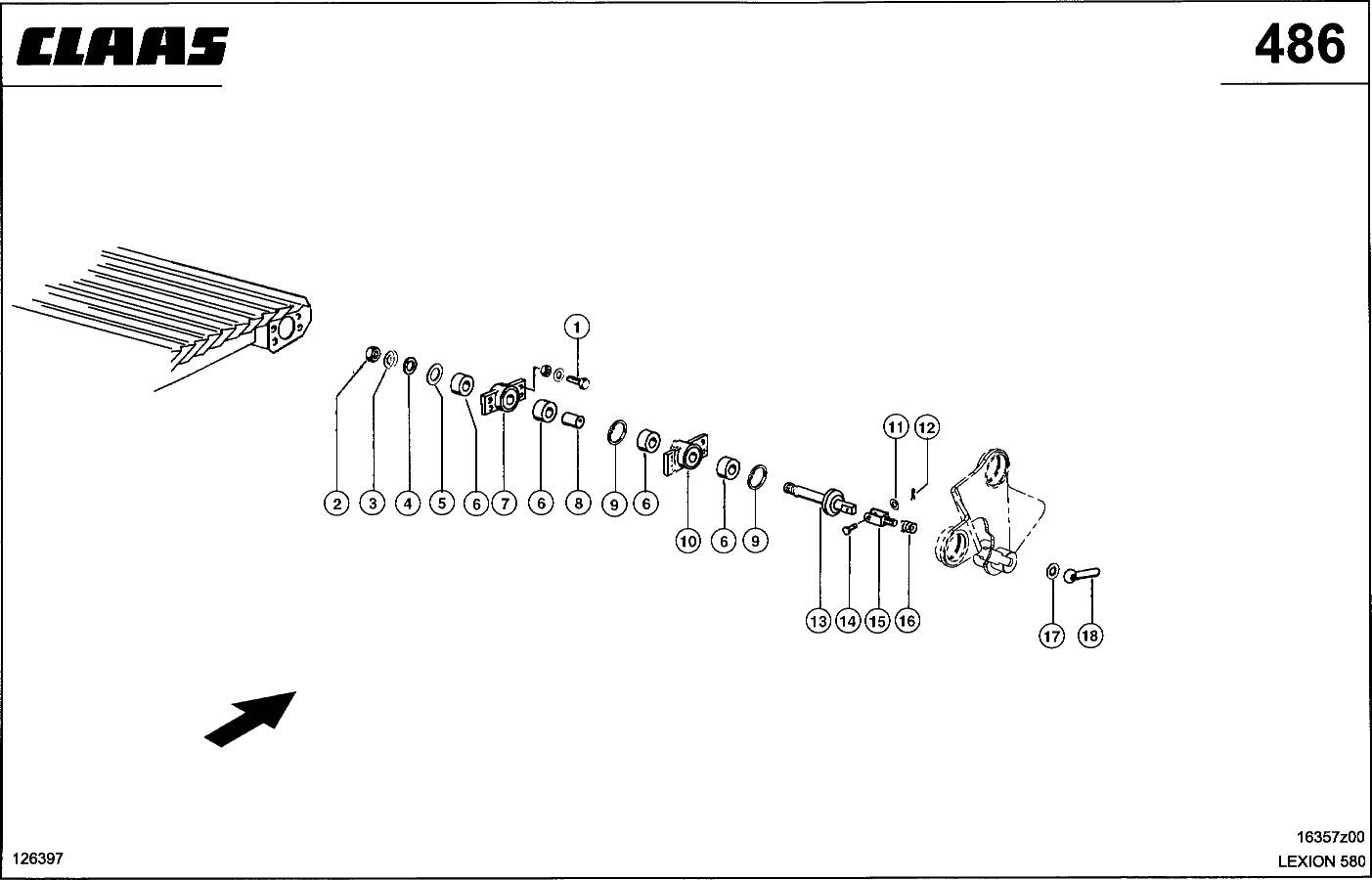

CLAAS :
LEXION (580)
- ИЗМЕЛЬЧИТЕЛЬ СОЛОМЫ, ПОДВОДНОЕ ДНИЩЕ
| Position |
Code |
Name |
Count |
|
| 1 |
02374390 |
БОЛТ 6-ГР. |
16 |
|
| 1 |
02393870 |
ШАЙБА КОНТАКТНАЯ |
16 |
|
| 1 |
02361700 |
ГАЙКА 6-ГР. |
16 |
|
| 2 |
02364570 |
ГАЙКА 6-ГР. |
2 |
|
| 3 |
02393910 |
ШАЙБА КОНТАКТНАЯ |
2 |
|
| 4 |
02382050 |
ШАЙБА |
2 |
|
| 5 |
02333400 |
ШАЙБА |
2 |
|
| 6 |
02165730 |
ANG. BALL BEARING |
8 |
|
| 7 |
05426240 |
BEARING HOUSING |
2 |
|
| 8 |
05426380 |
ВТУЛКА |
2 |
|
| 9 |
02351790 |
КОЛЬЦО СТОПОРНОЕ |
4 |
|
| 10 |
05426260 |
BEARING HOUSING |
2 |
|
| 11 |
02368260 |
ШАЙБА |
2 |
|
| 12 |
02351100 |
ШПЛИНТ |
2 |
|
| 13 |
05426390 |
ПАЛЕЦ |
2 |
|
| 14 |
02386800 |
ПАЛЕЦ |
2 |
|
| 15 |
07544320 |
ГОЛОВКА ВИЛКИ |
2 |
|
| 16 |
07544640 |
ПРУЖИНА СЖАТИЯ |
2 |
|
| 17 |
02393890 |
ШАЙБА КОНТАКТНАЯ |
2 |
|
| 18 |
05045040 |
ГАЙКА С ЗАКРУТКОЙ |
2 |
|
