CLAAS : QUADRANT (1150 RC) - ГЛАВНЫЙ РЕДУКТОР

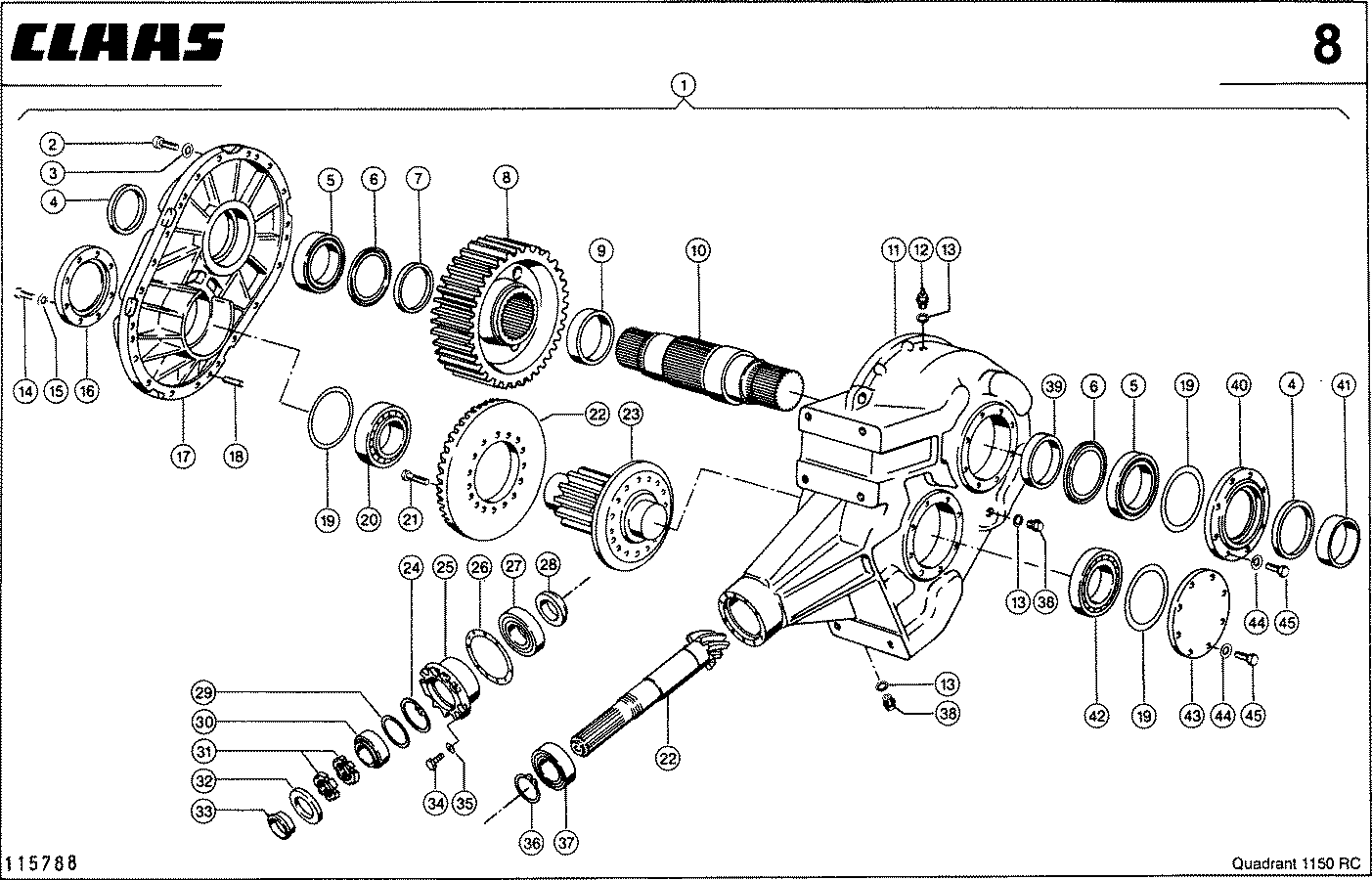

QUADRANT - ГЛАВНЫЙ РЕДУКТОР
Position Code Name Count
1 08312261 КОРОБКА ПЕРЕДАЧ 1
2 02422630 ВИНТ С ЦИЛ.ГОЛ. 19
3 02428241 КОЛЬЦО СТОПОРНОЕ 19
4 02126890 УПЛОТНЕНИЕ ВАЛА 2
5 02157820 РОЛИКОПОДШИПНИК 2
6 02157830 КОЛЬЦО УПЛОТН. 2
7 08307630 ВТУЛКА 1
8 08306990 КОЛЕСО ЦИЛИНДРИЧ. 1
9 08307610 ВТУЛКА 1
10 08307600 ВАЛ ПРОФИЛЬНЫЙ 1
11 08306932 GEARBOX HOUSING 1
12 08173040 BREATHER VALVE 1
13 02385331 КОЛЬЦО УПЛОТН. 3
14 02378740 БОЛТ 6-ГР. 8
15 02351331 КОЛЬЦО ПРУЖИННОЕ 8
16 08306950 HOUSING COVER 1
17 08306940 HOUSING COVER 1
18 02157840 ШТИФТ РАСПОРНЫЙ 6
19 02136060 ШАЙБА УСТАНОВОЧН. 0
19 02159321 ШАЙБА УСТАНОВОЧН. 0
19 02157852 ШАЙБА УСТАНОВОЧН. 0
19 02157862 ШАЙБА УСТАНОВОЧН. 0
19 02157872 ШАЙБА УСТАНОВОЧН. 0
20 02157810 РОЛИКОПОДШИПНИК 1
21 02355530 БОЛТ 6-ГР. 16
21 02388751 БОЛТ 6-ГР. 16
22 08312342 КПЛ.КОНИЧ.КОЛЕС 1
23 08306980 ВАЛ-ШЕСТЕРНЯ 1
24 02363180 КОЛЬЦО СТОПОРНОЕ 1
25 08312292 КРЫШКА 1
0 00901210 ВИНТ ЗАПОРНЫЙ 1
0 02138430 КОЛЬЦО УПЛОТНИТ. 1
26 08131801 ШАЙБА УСТАНОВОЧН. 0
26 08131790 ПРОКЛАДКА ПОДГОН. 0
26 08131780 ПРОКЛАДКА ПОДГОН. 0
26 08131770 ПРОКЛАДКА ПОДГОН. 0
26 08131761 ШАЙБА УСТАНОВОЧН. 0
27 02436950 РОЛИКОПОДШИПНИК 1
28 08131740 КОЛЬЦО 1
29 02110980 ШАЙБА УСТАНОВОЧН. 1
30 02360080 РОЛИКОПОДШИПНИК 1
31 01798450 ГАЙКА ШЛИЦЕВАЯ 2
32 02121130 УПЛОТНЕНИЕ ВАЛА 1
33 08312300 ВТУЛКА 1
34 02150090 БОЛТ 6-ГР. 10
35 02351321 КОЛЬЦО ПРУЖИННОЕ 10
36 02430440 КОЛЬЦО СТОПОРНОЕ 1
37 02394460 РОЛИКОПОДШИПНИК 1
38 02443520 ВИНТ ЗАПОРНЫЙ 2
39 08307620 ВТУЛКА 1
40 08306970 HOUSING COVER 1
41 02126410 КОЛЬЦО ВНУТР. 1
42 02436780 РОЛИКОПОДШИПНИК 1
43 08306960 HOUSING COVER 1
44 02351331 КОЛЬЦО ПРУЖИННОЕ 16
45 02374530 БОЛТ 6-ГР. 16
