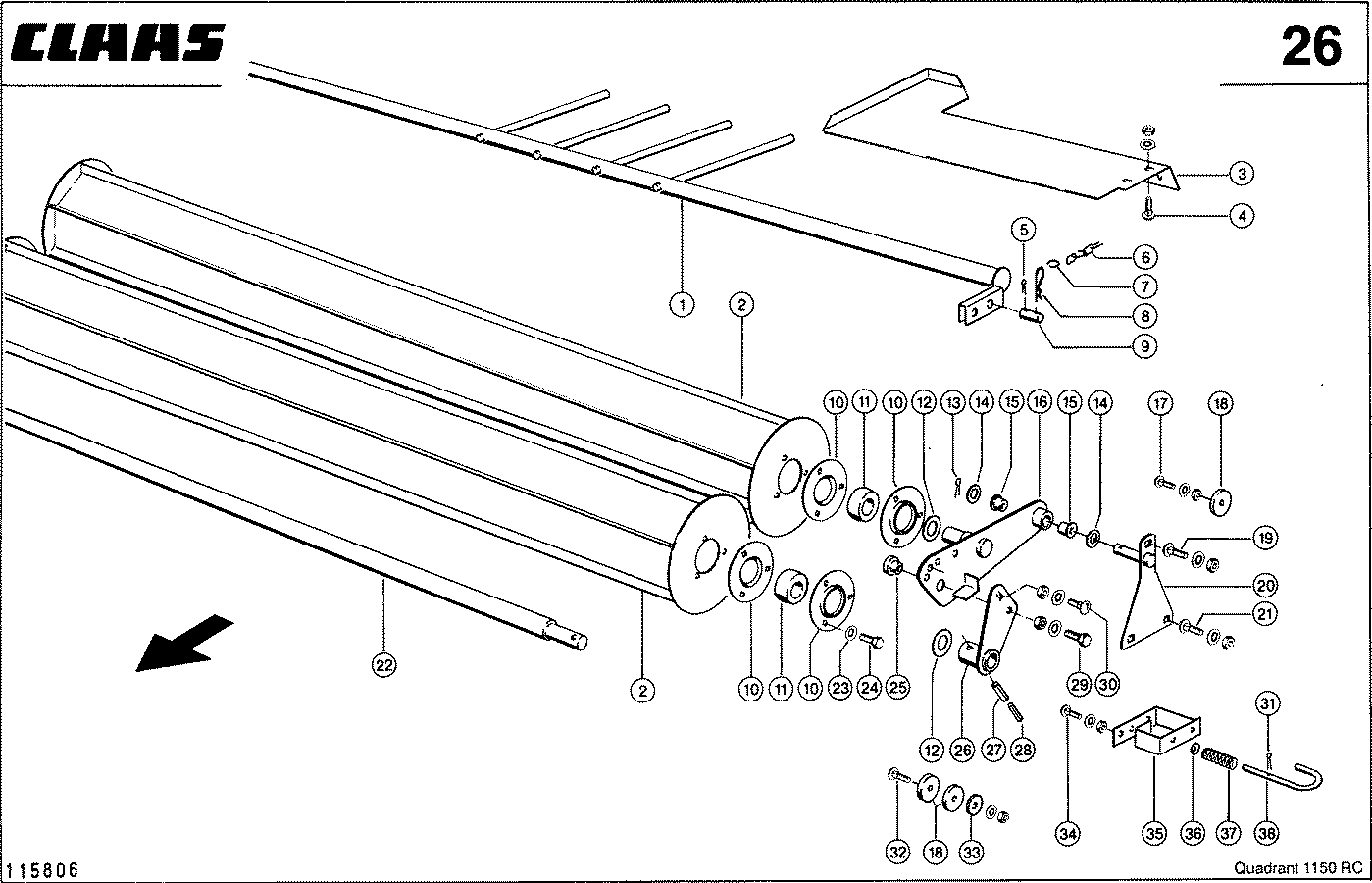

CLAAS : QUADRANT (1150 RC) - РОЛИКОВЫЙ ПРИЖИМ

QUADRANT - РОЛИКОВЫЙ ПРИЖИМ
Position Code Name Count
1 08317860 ПРИЖИМ 1
2 09838611 ВАЛИК 2
3 08317840 ЛИСТ УПЛ.ЛЕВЫЙ 1
3 08317850 ЛИСТ УПЛ.ПРАВЫЙ 1
4 02156110 ВИНТ ПОЛУПОТАЙНОЙ 4
4 02361710 ГАЙКА 6-ГР. 4
4 02393880 ШАЙБА КОНТАКТНАЯ 4
5 02361520 ШПЛИНТ 2
6 06080990 ЦЕПЬ СТАЛЬНАЯ 2
7 00028460 КОЛЬЦО 2
8 06656660 ШТЕКЕР С ПРУЖИНОЙ 2
9 07873550 ОСЬ ШАРНИРА 2
10 06104460 ФЛАНЕЦ МЕТАЛЛИЧ. 8
11 09838090 ШАЙБА СФЕРИЧЕСКАЯ 4
12 02343070 ШАЙБА 4
13 02360960 ШПЛИНТ 2
14 02342950 ШАЙБА 4
15 00085150 ВТУЛКА 4
16 08264691 БОКОВИНА ЛЕВАЯ 1
16 08264701 БОКОВИНА ПРАВАЯ 1
17 02335030 ВИНТ ПОЛУПОТАЙНОЙ 2
17 02361700 ГАЙКА 6-ГР. 2
17 02393870 ШАЙБА КОНТАКТНАЯ 2
18 09691390 ПОВЕРХНОСТЬ ОПОР. 6
19 06532690 ВИНТ ПОЛУПОТАЙНОЙ 4
19 02361720 ГАЙКА 6-ГР. 4
19 02393890 ШАЙБА КОНТАКТНАЯ 4
20 08264600 КРОНШТЕЙН 2
21 02384610 ВИНТ ПОЛУПОТАЙНОЙ 2
21 02361720 ГАЙКА 6-ГР. 2
21 02393890 ШАЙБА КОНТАКТНАЯ 2
22 08264740 ОСЬ 1
23 02393880 ШАЙБА КОНТАКТНАЯ 12
24 02374530 БОЛТ 6-ГР. 12
25 08235773 ВТУЛКА 2
26 08264650 КОРОМЫСЛО ЛЕВОЕ 1
26 08264660 КОРОМЫСЛО ПРАВОЕ 1
27 02375752 ШТИФТ РАСПОРНЫЙ 2
28 02356522 ШТИФТ РАСПОРНЫЙ 2
29 02355530 БОЛТ 6-ГР. 2
29 02382340 ГАЙКА СТОПОРНАЯ 2
29 02393890 ШАЙБА КОНТАКТНАЯ 2
30 02384610 ВИНТ ПОЛУПОТАЙНОЙ 2
30 02382340 ГАЙКА СТОПОРНАЯ 2
30 02393890 ШАЙБА КОНТАКТНАЯ 2
31 02350890 ШПЛИНТ 1
32 08018841 ВИНТ ПОЛУПОТАЙНОЙ 2
32 02361700 ГАЙКА 6-ГР. 2
32 02393870 ШАЙБА КОНТАКТНАЯ 2
33 02368290 ШАЙБА 2
34 06100981 ВИНТ ПОЛУПОТАЙНОЙ 2
34 02361700 ГАЙКА 6-ГР. 2
34 02393870 ШАЙБА КОНТАКТНАЯ 2
35 08280420 КРОНШТЕЙН 1
36 02369132 ШАЙБА 1
37 06540510 ПРУЖИНА СЖАТИЯ 1
38 08235462 СТОПОР 1
