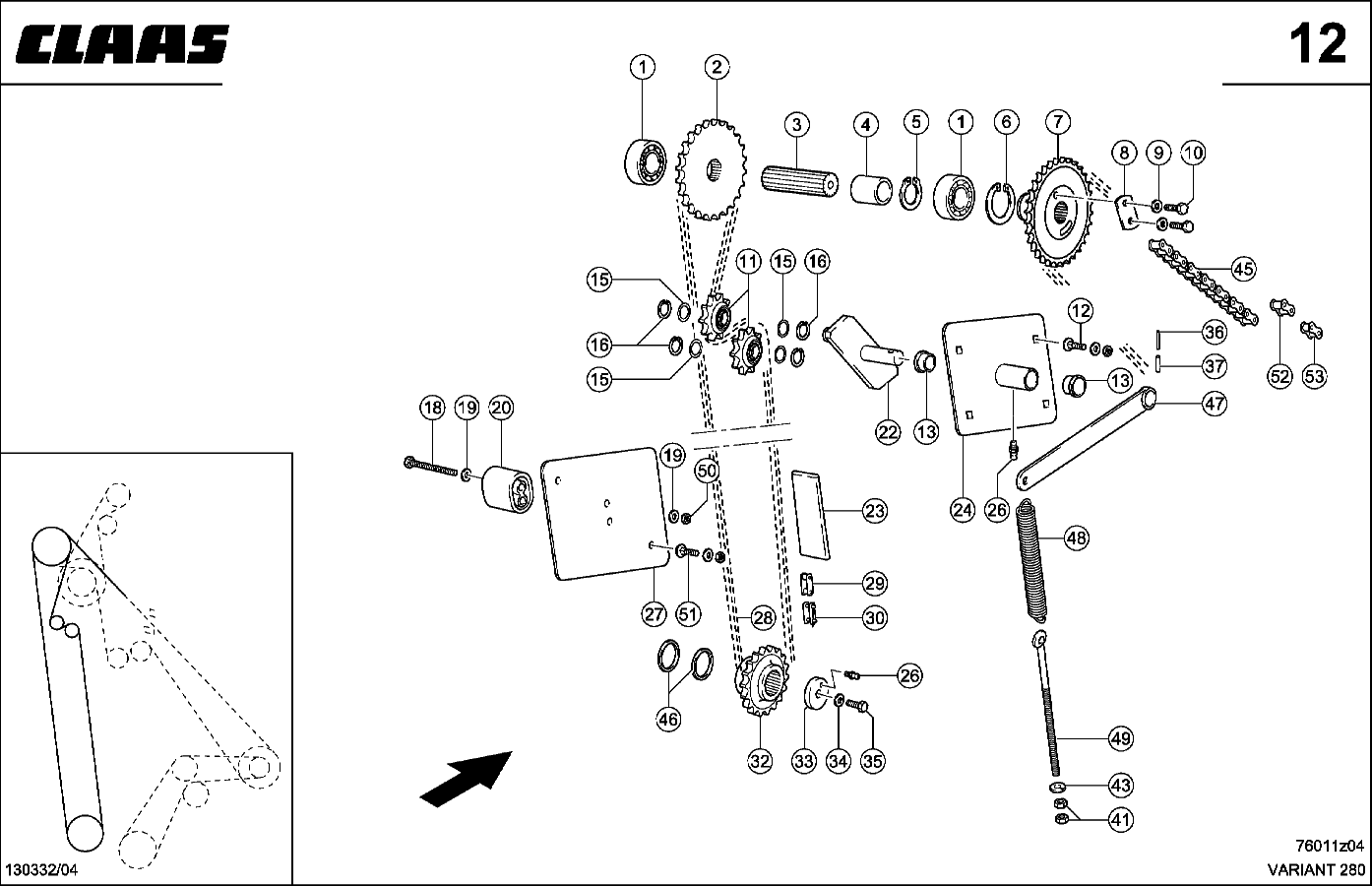

CLAAS : VARIANT (280 RC; 280) - ANTRIEB, HINTEN

VARIANT - ANTRIEB, HINTEN
Position Code Name Count
1 02335701 Ш/ПОДШ.РАДИАЛЬНЫЙ 2
2 08436970 ЗВЕЗДОЧКА 1
3 08256080 ВАЛ 1
4 08256070 ВТУЛКА РАСПОРНАЯ 1
5 02378620 КОЛЬЦО СТОПОРНОЕ 1
6 02351900 КОЛЬЦО СТОПОРНОЕ 1
7 08436980 ЗВЕЗДОЧКА 1
8 08256100 НАКЛАДКА 1
9 02393880 ШАЙБА КОНТАКТНАЯ 2
10 02373830 БОЛТ 6-ГР. 2
11 08363451 ЗВЕЗДОЧКА НАТЯЖН. 2
12 02365100 ВИНТ ПОЛУПОТАЙНОЙ 4
12 02379470 ГАЙКА СТОПОРНАЯ 4
12 02393880 ШАЙБА КОНТАКТНАЯ 4
13 00085530 ВТУЛКА 2
15 02383860 BACK-UP WASHER 4
16 02351600 КОЛЬЦО СТОПОРНОЕ 4
18 02355250 БОЛТ 6-ГР. 2
19 02393870 ШАЙБА КОНТАКТНАЯ 4
20 08210640 КОЛОДКА ЗАЖИМНАЯ 1
22 08256231 КРЕПЛЕНИЕ 1
23 08256120 GUIDE PLATE 1
24 08256461 ПЛАСТИНА 1
25 06321330 ПАЛЕЦ 1
26 02369420 ПРЕСС-МАСЛЕНКА 2
27 08256330 ПЛАСТИНА 1
28 08251420 ЦЕПЬ РОЛИКОВАЯ 1
29 08251430 ЗВЕНО ВНУТР. 0
30 08251440 ЗВЕНО СОЕДИНИТ. 0
32 08256113 ЗВЕЗДОЧКА 1
33 08231700 ШАЙБА 1
34 02393890 ШАЙБА КОНТАКТНАЯ 1
35 02375720 БОЛТ 6-ГР. 1
36 02356672 ШТИФТ РАСПОРНЫЙ 1
37 02376832 ШТИФТ РАСПОРНЫЙ 1
41 02361710 ГАЙКА 6-ГР. 2
43 02364450 КОЛЬЦО ПРУЖИННОЕ 1
45 08273430 ЦЕПЬ РОЛИКОВАЯ 1
46 02335880 ШАЙБА 2
47 08345770 РЫЧАГ 1
48 09707370 ПРУЖИНА РАСТЯЖЕН. 1
49 02145440 РЫМ-БОЛТ 1
50 02381320 ГАЙКА СТОПОРНАЯ 2
51 02365100 ВИНТ ПОЛУПОТАЙНОЙ 2
51 02393880 ШАЙБА КОНТАКТНАЯ 2
51 02379470 ГАЙКА СТОПОРНАЯ 2
52 06650210 ВНУТРЕННЕЕ ЗВЕНО 0
53 06650161 ЗВЕНО ЗАМЫКАЮЩЕЕ 0
