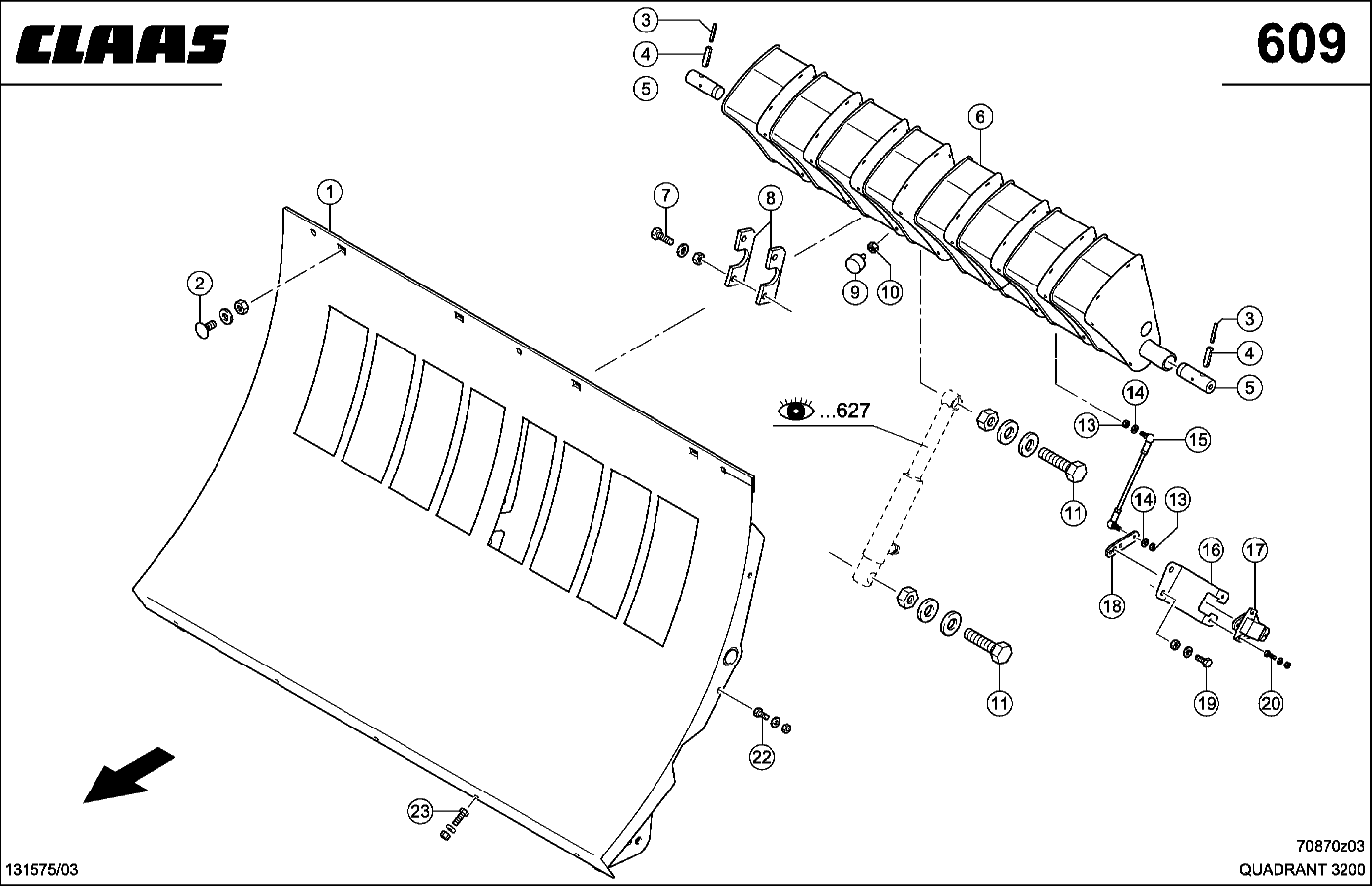

CLAAS : QUADRANT (3200 RC; 3200 RF; 3200) - BODENBLECH

QUADRANT - BODENBLECH
Position Code Name Count
1 08564742 ЛИСТ НЕСУЩИЙ ПОЛА 1
2 02334550 ВИНТ ПОЛУПОТАЙНОЙ 4
2 02393890 ШАЙБА КОНТАКТНАЯ 4
2 02361720 ГАЙКА 6-ГР. 4
3 02356652 ШТИФТ РАСПОРНЫЙ 2
4 02445770 ШТИФТ РАСПОРНЫЙ 2
5 08557821 ОСЬ 2
6 08564702 ВАЛ 1
7 02389760 БОЛТ 6-ГР. 2
7 02393880 ШАЙБА КОНТАКТНАЯ 2
7 02361710 ГАЙКА 6-ГР. 2
8 08557830 ПЛАСТИНА ПОДШИПН. 2
9 02134300 БУФЕР УПОРНЫЙ 4
10 02361700 ГАЙКА 6-ГР. 4
11 02330940 БОЛТ 6-ГР. 2
11 02342950 ШАЙБА 4
11 02335510 ГАЙКА СТОПОРНАЯ 2
13 02361690 ГАЙКА 6-ГР. 2
14 02393860 ШАЙБА КОНТАКТНАЯ 2
15 08543970 ШТАНГА 1
16 08557280 КРОНШТЕЙН 1
17 00117800 ANGLE SENSOR 1
18 08544060 РЫЧАГ 1
19 02362000 БОЛТ 6-ГР. 2
19 02393870 ШАЙБА КОНТАКТНАЯ 2
19 02361700 ГАЙКА 6-ГР. 2
20 02339180 БОЛТ 6-ГР. 2
20 02369102 ШАЙБА 2
20 02372160 ГАЙКА 6-ГР. 2
22 02332590 БОЛТ 6-ГР. 4
22 02393870 ШАЙБА КОНТАКТНАЯ 4
22 02361700 ГАЙКА 6-ГР. 4
23 02374390 БОЛТ 6-ГР. 5
23 02393931 ШАЙБА КОНТАКТНАЯ 5
23 02361700 ГАЙКА 6-ГР. 5
