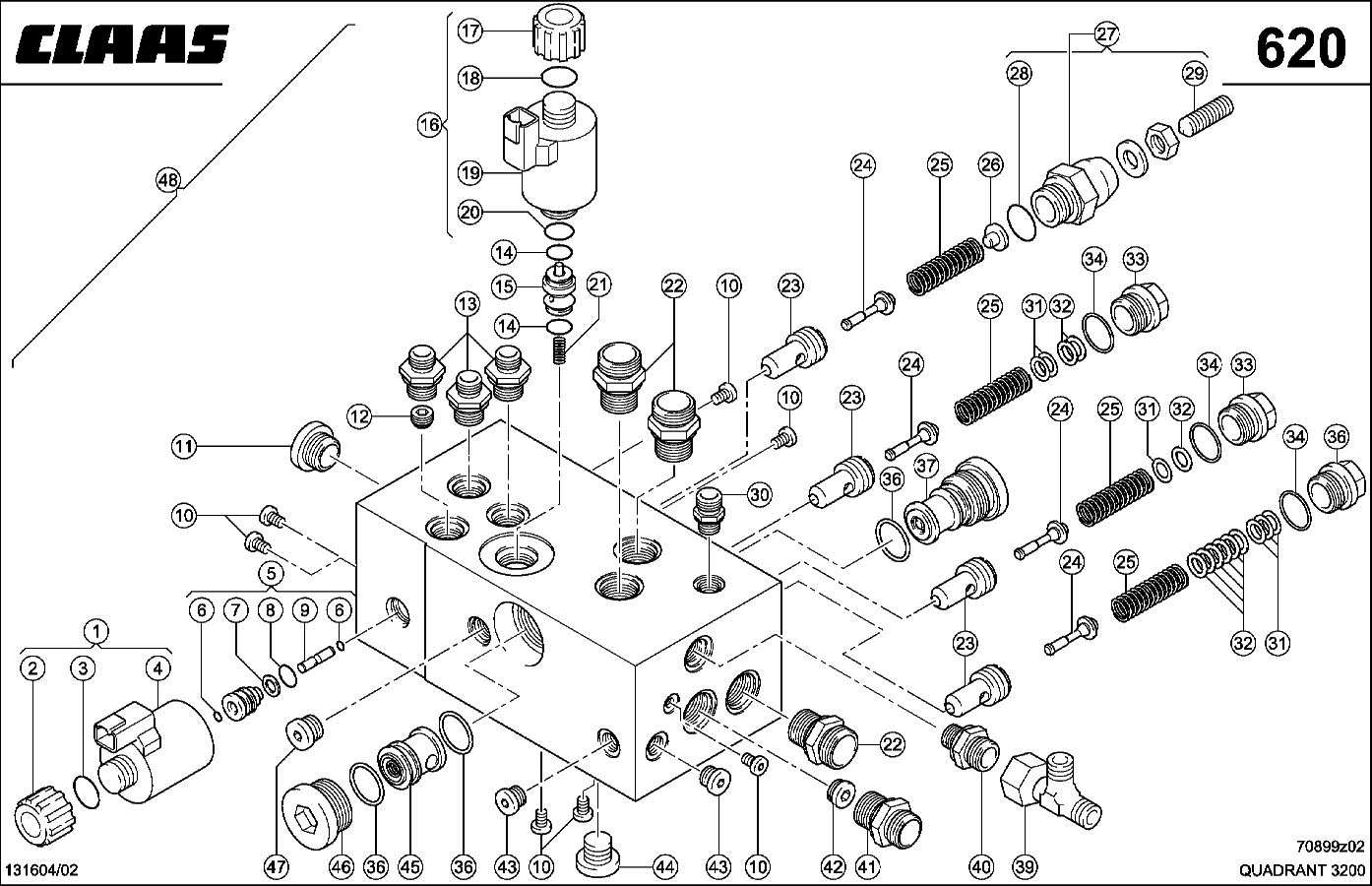

CLAAS : QUADRANT (3200 RC; 3200 RF; 3200) - VENTILBLOCK, RAFFERSTEUERUNG

QUADRANT - VENTILBLOCK, RAFFERSTEUERUNG
Position Code Name Count
1 00404530 СОЛЕНОИД 1
2 02180050 UNION NUT 1
3 02115070 УПЛОТНЕНИЕ 1
4 00404540 MAGNETIC SPOOL 1
5 00405180 КЛАПАН НАГНЕТАТ. 1
6 02180480 КОЛЬЦО ЗАПОРНОЕ 2
7 00840760 ШАЙБА 1
8 02119200 КОЛЬЦО УПЛОТНИТ. 1
9 06315160 ПОЛЗУН 1
10 02189640 LOCK SCREW 7
11 02131001 ВИНТ ЗАПОРНЫЙ 1
12 00542150 NON-RETURN VALVE 1
13 02131650 ШТУЦЕР 3
14 02187310 КОЛЬЦО УПЛОТНИТ. 2
15 00549100 2/2 РАСПРЕДЕЛИТ. 1
16 00549480 СОЛЕНОИД 1
17 00393940 UNION NUT 1
18 02115070 УПЛОТНЕНИЕ 1
19 00393971 MAGNETIC SPOOL 1
20 02159220 КОЛЬЦО УПЛОТНИТ. 1
21 00542750 ПРУЖИНА СЖАТИЯ 1
22 02159200 ШТУЦЕР 3
23 06071770 VALVE BODY 1
24 06560751 ИГЛА КЛАПАНА 4
25 06839770 ПРУЖИНА СЖАТИЯ 4
26 00393580 ТАРЕЛКА ПРУЖИНЫ 1
27 00393560 SPRING COVER 1
28 02134350 КОЛЬЦО УПЛОТНИТ. 1
29 02118340 ШПИЛЬКА 1
30 02133580 ШТУЦЕР 1
31 02390140 ШАЙБА УСТАНОВОЧН. 6
32 02378950 BACK-UP WASHER 9
33 00841160 ВИНТ ЗАПОРНЫЙ 3
34 02134350 КОЛЬЦО УПЛОТНИТ. 3
36 02336542 УПЛОТНЕНИЕ 3
37 00549581 2/2 РАСПРЕДЕЛИТ. 1
39 02384010 ШТУЦЕР Г-ОБРАЗНЫЙ 1
40 02159190 ШТУЦЕР 1
41 02181490 ШТУЦЕР 1
42 00552781 NON-RETURN VALVE 1
43 02130980 ВИНТ ЗАПОРНЫЙ 2
44 02131020 ВИНТ ЗАПОРНЫЙ 1
45 00549571 2/2 РАСПРЕДЕЛИТ. 1
46 00552681 LOCK SCREW 1
47 02130990 ВИНТ ЗАПОРНЫЙ 1
48 00552612 КЛАПАН 1
