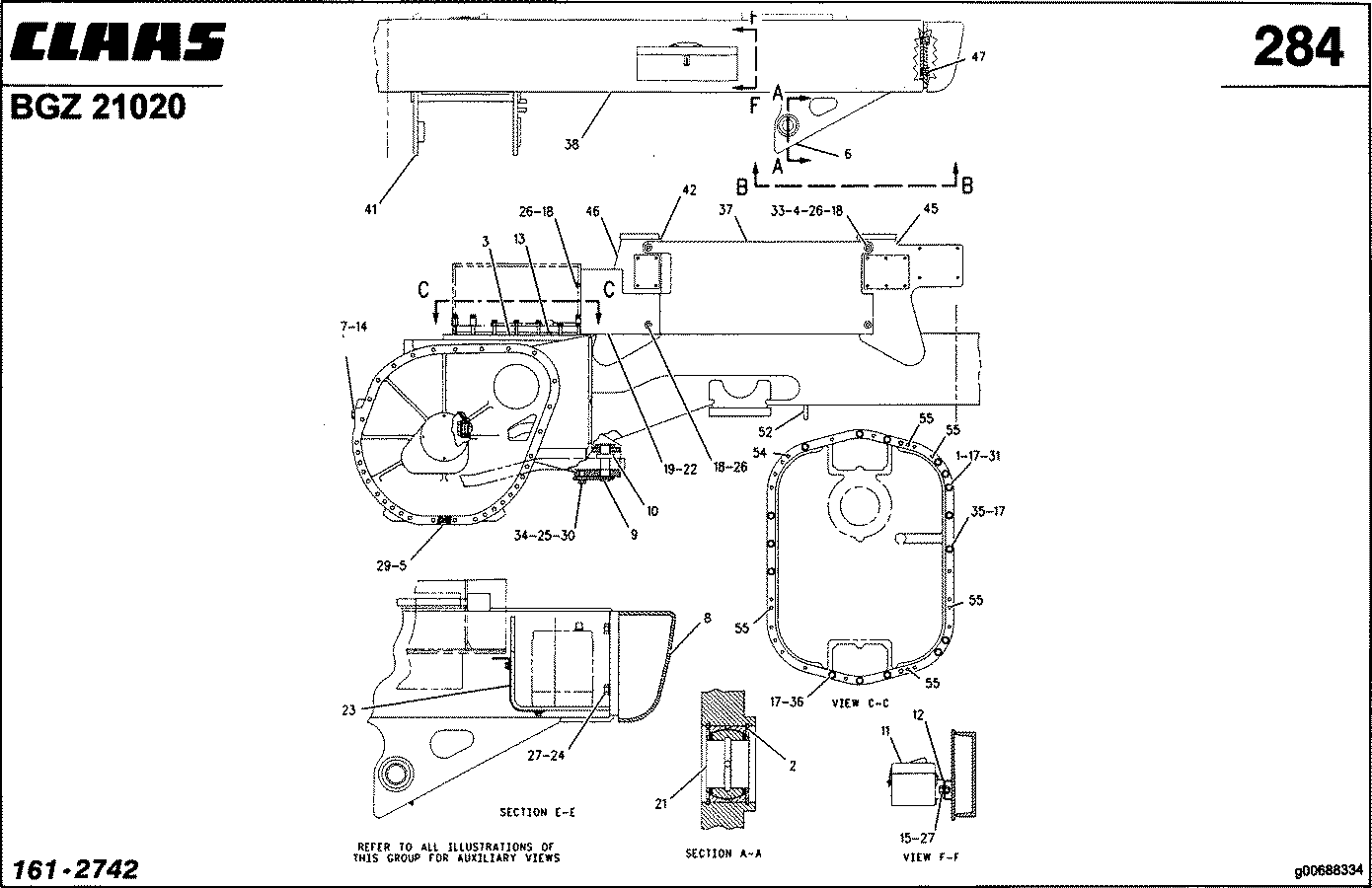

CLAAS : CHALLENGER (85 E) - КОРПУС МАШИНЫ; РАМА

Position Code Name Count
1 03631210 ВИНТ 5
2 03666560 КОЛЬЦО 4
3 03720110 УПЛОТНЕНИЕ 0
4 03640920 SPACER PIECE 4
5 03617830 КОЛЬЦО УПЛОТНИТ. 2
6 03641370 ПРЕСС-МАСЛЕНКА 2
7 03601350 КОЛЬЦО УПЛОТНИТ. 1
8 03640020 КРЫШКА 1
9 03642650 ПАЛЕЦ 1
10 03642900 SPACER PIECE 1
11 03642960 ЯЩИК ИНСТРУМЕНТ. 1
11 03677030 КПЛ.ИНСТРУМЕНТА 1
12 03642970 КРЕПЛЕНИЕ 1
13 03643240 ШТИФТ УСТАНОВОЧН. 2
14 03643260 ГЛАЗОК 1
15 03644350 ВИНТ 2
17 03620460 ШАЙБА ПОДКЛАДНАЯ 20
18 03645410 ВИНТ С 6-ГР.ГОЛ. 10
19 03637410 ЗАЩИТА 1
0 03626240 ГАЙКА ПРИВАРОЧНАЯ 1
21 03647020 ПОДШИПНИК 2
22 03637400 ЗАЩИТА 1
0 03626240 ГАЙКА ПРИВАРОЧНАЯ 1
23 03648600 ЗАЩИТА 1
24 03623210 БОЛТ 6-ГР. 4
25 03650140 ШАЙБА П-ОБР. 1
26 03623280 ШАЙБА П-ОБР. 10
27 03624390 ШАЙБА ПОДКЛАДНАЯ 6
29 03651990 ПРОБКА МАГНИТНАЯ 2
30 03652420 ВИНТ 1
31 03624840 ШАЙБА РАСПОРНАЯ 5
32 03652480 ПОЛОСА 2
33 03652610 GROMMET 4
34 03652910 SPACER PIECE 1
35 03653150 ВИНТ 5
36 03654640 ВИНТ 5
37 03637390 ЩИТОК ЗАЩИТНЫЙ 2
38 03668380 РАМА 1
0 03646880 WELD PIN 20
0 03646890 КРЕПЛЕНИЕ 11
0 03646900 ПЛАСТИНА ПЕРФОР. 6
0 03651010 ЦАПФА УПОРНАЯ 7
0 03651120 ШПИЛЬКА 3
0 03652890 БОЛТ РАСПОРНЫЙ 5
0 03637890 КРЕПЛЕНИЕ 1
39 03642490 ПЛАСТИНА ПЕРФОР. 2
41 03653780 СЕДЛО 1
42 03637440 СТОЙКА 2
43 03667450 ШИНА 1
45 03639890 СТОЙКА 1
46 03637430 СТОЙКА 1
47 03669880 ПРОБКА 8
50 03641410 БОЛТ КРЕПЛЕНИЯ 1
51 03645370 ЦАПФА УПОРНАЯ 1
52 03646910 ПЛАСТИНА ПЕРФОР. 6
53 03651510 КОЛОДКА 2
54 03727400 КОЛПАК ЗАЩИТНЫЙ 1
55 03680930 ШТЕПСЕЛЬ 5
