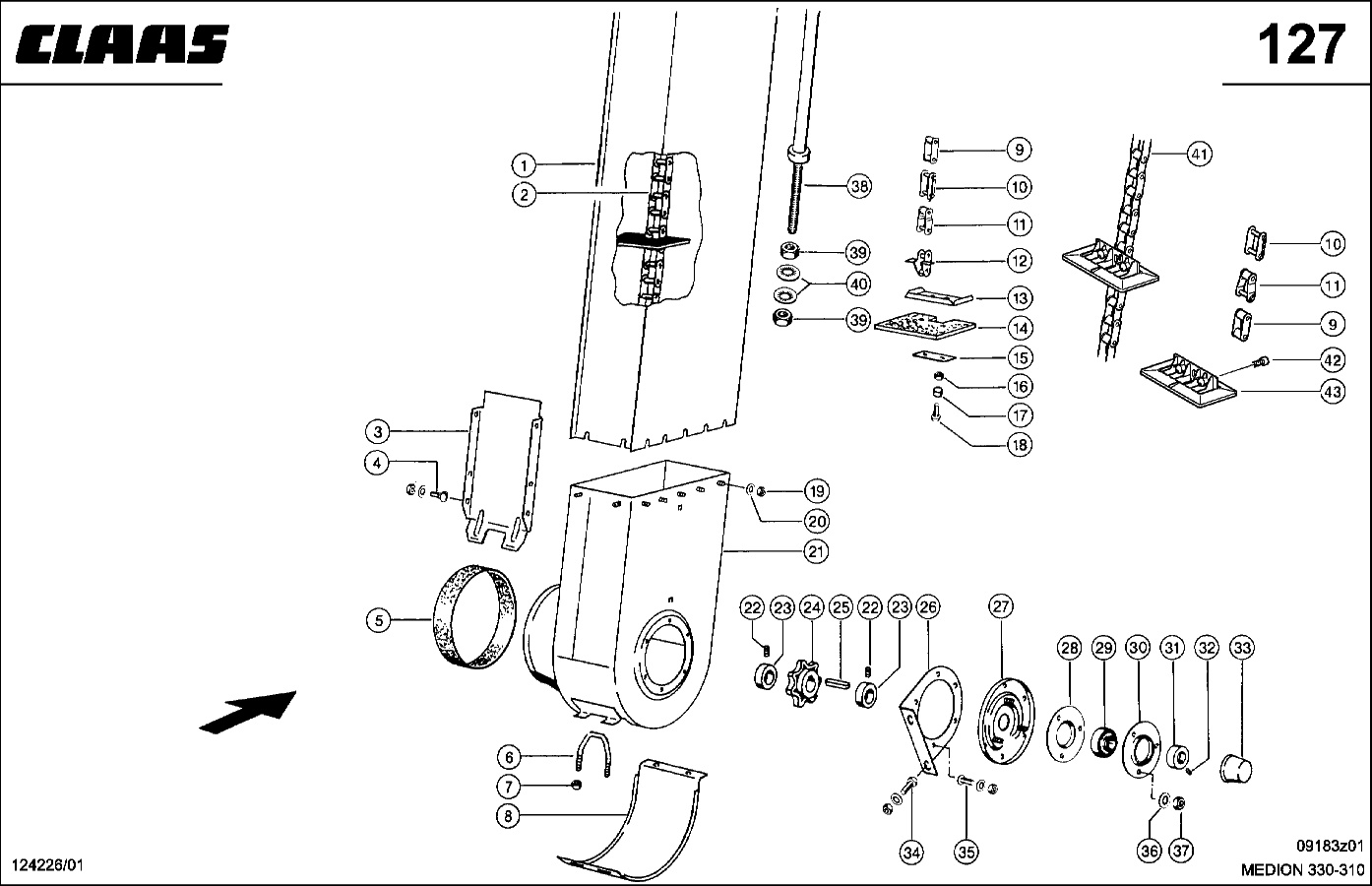

CLAAS : MEDION (310; 320; 330) - ЗЕРНОВОЙ ЭЛЕВАТОР

MEDION - ЗЕРНОВОЙ ЭЛЕВАТОР
Position Code Name Count
1 05417651 ШАХТА 1
2 05417820 CONVEYOR CHAIN 1
2 05417830 CONVEYOR CHAIN 1
3 06477110 ПЕРЕГОРОДКА 1
3 05495070 ПЕРЕГОРОДКА 1
4 02364380 ВИНТ ПОЛУПОТАЙНОЙ 4
4 02361700 ГАЙКА 6-ГР. 4
4 02393870 ШАЙБА КОНТАКТНАЯ 4
5 06363271 БАНДАЖ РЕЗИНОВЫЙ 1
6 06841941 LOCKING YOKE 1
7 02381320 ГАЙКА СТОПОРНАЯ 2
8 06873320 КРЫШКА ЗАПОРНАЯ 1
8 06478960 КРЫШКА ЗАПОРНАЯ 1
9 00028660 ВНУТРЕННЕЕ ЗВЕНО 0
10 00028600 ЗАМОК ЦЕПИ 0
0 00030520 СТОПОР ПРОВОЛОЧН. 0
11 00028610 ПЕРЕХОДНОЕ ЗВЕНО 0
12 06875451 НАКЛАДКА УГЛ.ПЕР. 0
0 00030520 СТОПОР ПРОВОЛОЧН. 0
13 06054491 ПОДКЛАДКА 34
14 06054501 CONVEYOR PLATE 34
14 06183360 CONVEYOR PLATE 4
15 06767700 ПЛАСТИНА 34
16 02379830 ГАЙКА СТОПОРНАЯ 68
16 02381320 ГАЙКА СТОПОРНАЯ 8
17 06420300 DISTANCE TUBE 68
18 02380940 БОЛТ 6-ГР. 68
18 02374380 БОЛТ 6-ГР. 8
19 02361690 ГАЙКА 6-ГР. 14
20 02393920 ШАЙБА КОНТАКТНАЯ 14
21 06873302 НОЖКА ЭЛЕВАТОРА 1
21 05495000 НОЖКА ЭЛЕВАТОРА 1
22 02365520 ШПИЛЬКА 2
23 05034141 КОЛЬЦО УСТАНОВ. 2
24 06744062 ЗВЕЗДОЧКА 1
25 06652600 ШПОНКА ПРИЗМАТИЧ. 1
26 06862592 КРОНШТЕЙН 1
27 06782271 КРЫШКА 1
28 06104460 ФЛАНЕЦ МЕТАЛЛИЧ. 1
29 06104480 ПОДШИПНИК КОЛЬЦА 1
30 02393210 ФЛАНЕЦ МЕТАЛЛИЧ. 1
31 06104471 КОЛЬЦО ЗАЖИМНОЕ 1
32 02138240 ШПИЛЬКА 1
32 02363250 ШПИЛЬКА 1
33 08180810 КОЛПАК ЗАЩИТНЫЙ 1
34 02362000 БОЛТ 6-ГР. 2
34 02361700 ГАЙКА 6-ГР. 2
34 02393931 ШАЙБА КОНТАКТНАЯ 2
35 02364750 ВИНТ ПОЛУПОТАЙНОЙ 6
35 02361690 ГАЙКА 6-ГР. 6
35 02393860 ШАЙБА КОНТАКТНАЯ 6
36 02393880 ШАЙБА КОНТАКТНАЯ 3
37 02361710 ГАЙКА 6-ГР. 3
38 05417791 УСТР. НАТЯЖ. ЦЕПИ 1
39 02375210 ГАЙКА 6-ГР. 2
40 02351282 ШАЙБА 2
41 05534610 CONV.CHAIN ASS. 1
0 05534630 CONVEYOR CHAIN 1
42 02113280 ВИНТ С ЦИЛ.ГОЛ. 70
43 05534621 CONVEYOR PLATE 34
