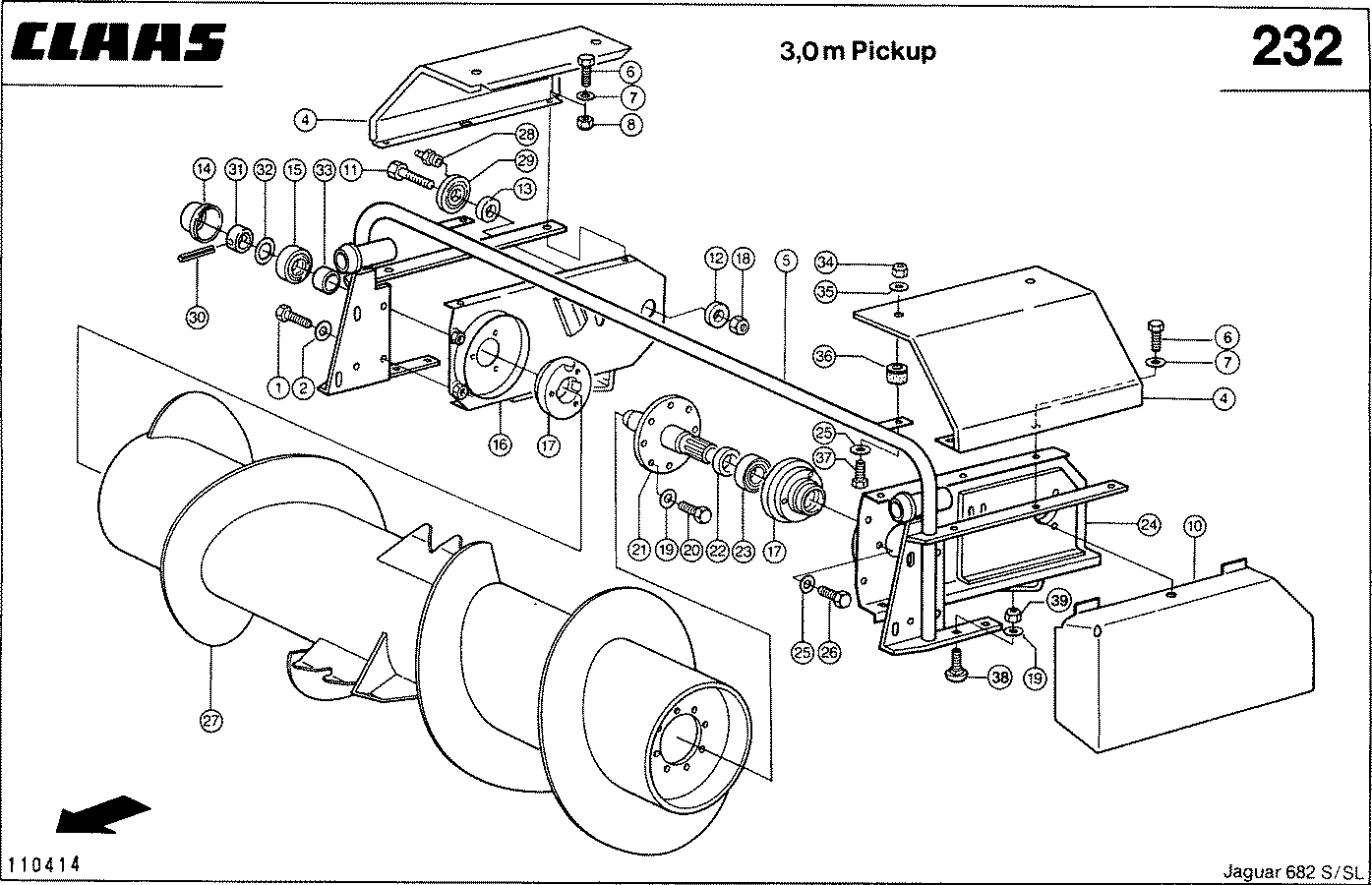

CLAAS : JAGUAR (682) - 3,0 М ПОДБОРЩИК, ПОДАЮЩИЙ ШНЕК

JAGUAR - 3,0 М ПОДБОРЩИК, ПОДАЮЩИЙ ШНЕК
Position Code Name Count
27 09832120 IS SUBSTITUTED 1
28 02369420 ПРЕСС-МАСЛЕНКА 1
29 09834320 ШАЙБА 1
29 07203720 ШАЙБА 1
30 02356660 ШТИФТ РАСПОРНЫЙ 1
31 09834460 ВТУЛКА РАСПОРНАЯ 1
32 02342400 ШАЙБА 2
33 09094480 ВТУЛКА 1
33 09776140 ВТУЛКА РАСПОРНАЯ 1
34 02381320 ГАЙКА СТОПОРНАЯ 2
35 02393870 ШАЙБА КОНТАКТНАЯ 2
36 06245920 АМОРТИЗАТОР РЕЗ. 2
37 02333900 БОЛТ 6-ГР. 2
38 05025110 ВИНТ ПОЛУПОТАЙНОЙ 4
39 02379470 ГАЙКА СТОПОРНАЯ 4
1 02374580 БОЛТ 6-ГР. 4
2 02393890 ШАЙБА КОНТАКТНАЯ 4
4 09836510 ЩИТОК 2
4 09832493 ЩИТОК 2
5 09832456 TUBE BRACKET 1
6 02374530 БОЛТ 6-ГР. 8
6 02374420 ВИНТ С 6-ГР.ГОЛ. 8
7 02393880 ШАЙБА КОНТАКТНАЯ 8
7 02369122 ШАЙБА 8
8 02379470 ГАЙКА СТОПОРНАЯ 8
8 02381320 ГАЙКА СТОПОРНАЯ 8
10 09832471 ЩИТОК 1
11 02355860 БОЛТ 6-ГР. 1
12 07203720 ШАЙБА 1
13 09831671 ШАЙБА 1
14 08180810 КОЛПАК ЗАЩИТНЫЙ 1
15 02111560 Ш/ПОДШ.РАДИАЛЬНЫЙ 1
15 02390110 ПОДШИПНИК Y-ОБР. 1
0 02335340 ГАЙКА ВАЛА 1
0 02335350 ШАЙБА СТОПОРНАЯ 1
16 09837630 КОРОМЫСЛО ПРАВОЕ 1
16 09834262 КОРОМЫСЛО ПРАВОЕ 1
16 09832420 КОРОМЫСЛО ПРАВОЕ 1
17 09830280 BEARING HOUSING 2
18 02380470 ГАЙКА СТОПОРНАЯ 1
19 02393880 ШАЙБА КОНТАКТНАЯ 12
20 02373820 БОЛТ 6-ГР. 8
21 09185532 ВАЛ СО ШКИВОМ 1
22 06192760 ТРУБА РАСПОРНАЯ 1
23 02111560 Ш/ПОДШ.РАДИАЛЬНЫЙ 1
24 09837620 КОРОМЫСЛО ЛЕВОЕ 1
24 09834252 КОРОМЫСЛО ЛЕВОЕ 1
24 09832390 КОРОМЫСЛО ЛЕВОЕ 1
25 02393870 ШАЙБА КОНТАКТНАЯ 6
26 02374420 ВИНТ С 6-ГР.ГОЛ. 10
27 09836733 ШНЕК ПИТАТЕЛЯ 1
27 09834142 ШНЕК ПИТАТЕЛЯ 1
